Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Calin
Orzecznictwo: CE/SABS/IEC
Numer modelu: CA168-S
Warunki płatności i wysyłki
Minimalne zamówienie: negocjacja
Cena: negotiable
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 30 dni
Zasady płatności: Western Union, Paypal, T / T, L / C
Możliwość Supply: 70 000 sztuk na miesiąc
Nazwa produktu: |
1-fazowy licznik przedpłatowy PLC na szynę DIN STS |
Materiał: |
Mieszanka ABS z włóknem szklanym |
Wymiary: |
155 x 120 x 52 mm |
waga: |
800 g |
Średnica otworu: |
7 MM |
Precyzja: |
Klasa 1 |
Komunikacja: |
Nośnik linii energetycznej -G3 |
Port Com: |
Port optyczny i port zapytań ESKOM |
Nazwa produktu: |
1-fazowy licznik przedpłatowy PLC na szynę DIN STS |
Materiał: |
Mieszanka ABS z włóknem szklanym |
Wymiary: |
155 x 120 x 52 mm |
waga: |
800 g |
Średnica otworu: |
7 MM |
Precyzja: |
Klasa 1 |
Komunikacja: |
Nośnik linii energetycznej -G3 |
Port Com: |
Port optyczny i port zapytań ESKOM |

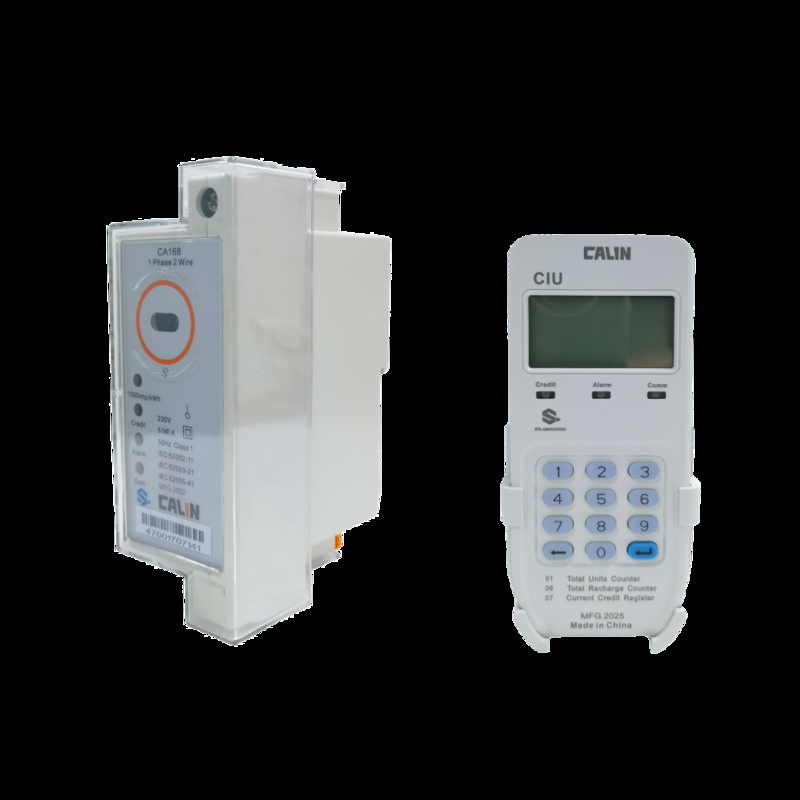

Klawiatura sprzężenia zwrotnego audio Miernik Kwh na szynę Din, jednofazowy miernik Kwh 240 V.
Komunikacja G3-Power Line Carrier (PLC) jest dodatkową funkcją licznika elektrycznego CA168-S.Oznacza to, że komunikacja między głównym licznikiem, MCU i jednostką interfejsu klienta, CIU, przyjmuje europejski standard komunikacji G3-PLC.CA168-S to solidny, jednofazowy licznik przedpłatowy oparty na klawiaturze, 60 A (opcjonalnie 80 A), w komplecie w standardowej obudowie na szynę Din.
Koncepcja licznika MCU + CIU typu dzielonego polega na tym, że MCU jest trzymany z dala od konsumentów, zwykle zamknięty w kiosku lub szafce licznikowej, dzięki czemu jest odporny na wszelkie formy manipulacji ze strony CIU, który jest zainstalowany w lokalu konsumenta tam, gdzie się znajduje. to elektryczny punkt wtyczki. Wszystkie krytyczne pomiary, szyfrowanie, dekryfikacja, kontrola obciążenia są wykonywane z MCU.Dotykowa i dźwiękowa klawiatura 4x3 umożliwia konsumentom wprowadzenie kodu tokena w celu doładowania licznika energii elektrycznej lub krótkich kodów w celu przełączenia informacji umożliwiających zaplanowanie zużycia.
Bezprzewodowa funkcja komunikacji G3-PLC zapewnia licznikowi dostęp do serwera systemu czołowego dla funkcji AMR AMI o wyższym profilu, takich jak dane w czasie rzeczywistym, zdalne odłączanie licznika, aktualizacja taryfy, wiadomości tekstowe punkt-punkt. .
Główne cechy
a) Komunikacja PLC z CIU i serwerem czołowym (HES)
b) optyczny port IR i port RS485
c) Brak punktu zerowego wykrywania sabotażu
d) Ustawienie limitu mocy, jednostki awaryjnej, darmowego kredytu podstawowego, kontroli spłaty itp.
e) Działa w trybie przedpłaty i po spłacie
f) Zgodność ze standardem szyfrowania STS
g) Interfejs użytkownika niezależny od języka
h) Diagnostyczne diody LED na mierniku
i) Podświetlenie wyświetlacza interfejsu klienta, dźwiękowy i wizualny alarm niskiego kredytu,
j) Wysoka odporność na przepięcia w obszarach narażonych na wyładowania atmosferyczne lub inne przepięcia linii
Korzyści dla użytkownika
1) Szybka i łatwa instalacja - wykorzystuje istniejące okablowanie domowe
2) Idealny do modernizacji lub wymiany konwencjonalnych liczników
3) Kompaktowa i smukła konstrukcja sprawia, że wdrożenie jest szybkie i tanie
4) Zgodny z normą IEC 62056-21 układ optyczny umożliwia narzędziu dostęp do informacji przechowywanych wewnątrz licznika
5) Wynajmujący, zarządca kompleksu lub zakład użyteczności publicznej mogą bezpłatnie wprowadzać dopłaty, taryfy, ustawienia windykacji
Specyfikacje:
Napięcie nominalne Un |
220/230/240 V. |
Ograniczone napięcie |
70% ~ 120% Un |
Częstotliwość nominalna fn |
50-60 Hz+5% |
Prąd podstawowy (Ib) |
5-10A |
Maksymalny prąd (Imax) |
60-100A |
Prąd rozruchowy (Ist) |
20mA |
Stała energii czynnej |
1000imp / kWh |
Dokładność jako energia czynna zgodnie z IEC62053-21 |
Klasa 1.0 |
Pobór mocy w obwodzie napięciowym |
<2 W <8 VA |
Pobór mocy w obwodzie prądowym |
<1VA |
Temperatura robocza |
25 ℃ do + 70 ℃ |
Temperatura przechowywania |
40 ℃ do + 85 ℃ |
Poziom izolacji |
4kV rms przez 1 min |
Wytrzymałość na napięcie udarowe |
8kV, 1,2 / 50 μs |
Wylot powietrza |
16kV |
Odporność na pola HF |
|
80 MHz do 2 GHz z obciążeniem |
10 V / m |
100 kHz do 1 GHz bez obciążenia |
30V / m |
Szybki, przejściowy test na rozerwanie |
4kV |
Stopień ochrony powłoki miernika |
IP54 (IEC60529) |
Klasyfikacja systemu izolacji |
Klasa ochronna II |
